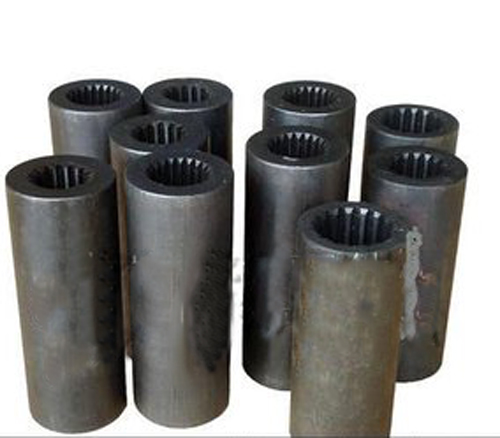

渐开线花键套

渐开线花键套

  • 所属分类:花键轴

  • 点击次数:
  • 发布日期:2016/01/07
  • 更多
  • 在线询价
详细介绍


花键联接

定义:

花键联接由内花键和外花键组成。内、外花键均为多齿零件,在内圆柱表面上的花键为内花键,在外圆柱表面上的花键为外花键。显然,花键联接是平键联接在数目上的发展。

使用特点:

由于结构形式和制造工艺的不同,与平键联接比较,花键联接在强度、工艺和使用方面有下列特点:

因为在轴上与毂孔上直接而均匀地制出较多的齿与槽,故联接受力较为均匀;

因槽较浅,齿根处应力集中较小,轴与毂的强度削弱较少;

齿数较多,总接触面积较大,因而可承受较大的载荷;

轴上零件与轴的对中性好,这对高速及精密机器很重要;

导向性好,这对动联接很重要;

可用磨削的方法提高加工精度及联接质量;

制造工艺较复杂,有时需要专门设备,成本较高。

适用场合:

定心精度要求高、传递转矩大或经常滑移的联接。

分类:

花键联接按齿形的不同,可分为矩形花键和渐开线花键两类,这两类花键均已标准化。

矩形花键

按齿高的不同,矩形花键的齿形尺寸在标准中规定两个系列,即轻系列和中系列。轻系列的承载能力较低,多用于静联接或轻载联接;中系列用于中等载荷。

矩形花键的定心方式为小径定心,即外花键和内花键的小径为配合面。其特点是定心精度高,定心的稳定性好,能用磨削的方法消除热处理引起的变形。矩形花键联接是应用最为广泛的花键联接。 应用广泛。如航空发动机、汽车、燃气轮机、机床、工程机械、拖拉机、农业机械及一般机械传动装置等等。

渐开线花键

渐开线花键的齿廓为渐开线,分度圆压力角α有30°及45°两种。齿顶高分别为0.5m和0.4m(m为模数)。渐开线花键可以用制造齿轮的方法来加工,工艺性较好,易获得较高的制造精度和互换性。

渐开线花键的定心方式为齿形定心。受载时齿上有径向力,能起自动定心作用,有利于各齿受力均匀,强度高,寿命长。用于载荷较大,定心精度要求较高以及尺寸较大的联接,如航空发动机、燃气轮机、汽车等。压力角45°的花键多用于轻载、小直径和薄型零件的联接。
